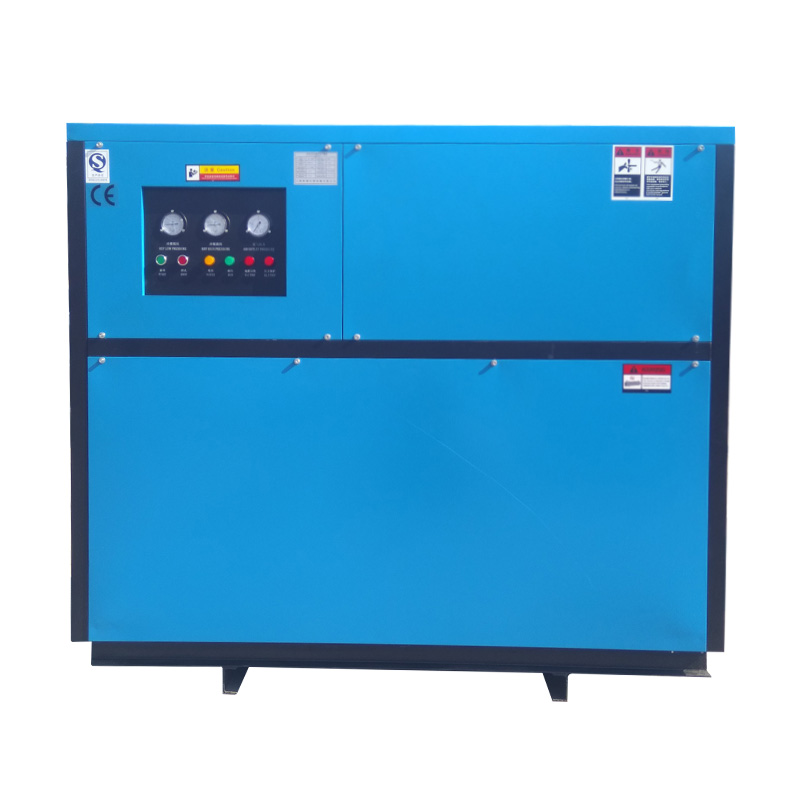

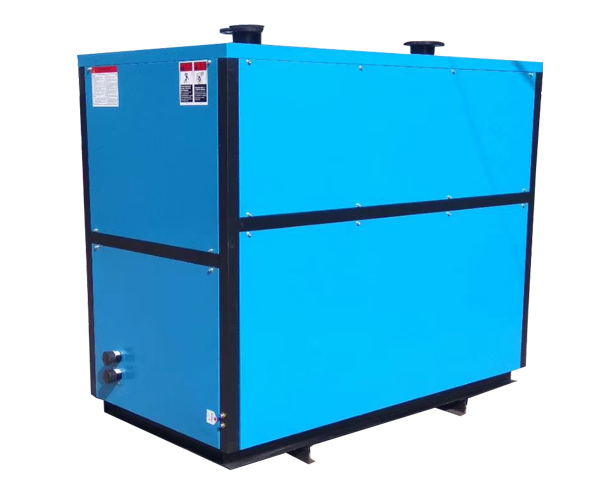

        常溫水冷冷凍式干燥機

        型號:HSD-15-200NFW

        處理量:17-85m3/min

        進氣壓力:0.6-1.0Mpa

        壓力露點:2-10℃

        冷卻方式:水冷

        產品特點:制冷系統的冷凝器采用冷卻水方式冷卻。主要用于供水條件較好、進氣溫度較高及空氣處理亮較大的場合,因其受環境溫度因素影響小,所以出口空氣露點較穩定,主要適合對用氣露點要求穩定,環境溫度高的用戶。

        咨詢熱線 18017005465

        立即咨詢
        • 產品介紹

          INTRODUCTION

          制冷系統的冷凝器采用冷卻水方式冷卻。主要用于供水條件較好、進氣溫度較高及空氣處理亮較大的場合,因其受環境溫度因素影響小,所以出口空氣露點較穩定,主要適合對用氣露點要求穩定,環境溫度高的用戶。壓縮空氣進入空氣預冷器預冷并除去部分水份,再進入空氣冷卻器使溫度降至2℃(露點溫度),空氣中的水份在此溫度下析出,經氣水分離器分離并由自動排水閥將水份排出,而干燥的低溫空氣則進入空氣預冷器,再與未處理的壓縮空氣進行熱交換升溫后輸出,即為處理后的干燥空氣。

          設計特點

          CHARACTERISTICS

          1、利用工業循環水作制冷系統的冷卻介質,適合高溫環境使用;

          2、換熱器采用逆流設計,換熱效率高,體積小;

          3、制冷壓縮機采用松下、博陽等公司全封閉或半封閉制冷壓縮機、運轉穩定、噪聲低、COP高、性能可靠、省電壽命長;

          4、制冷控制元件均采用世界上最先進的丹麥丹佛斯、美國艾默生、斯波蘭制冷元件

          5、汽水分離器采用三級分離方式:直接碰撞式分離+低速離心分離+不銹鋼絲網除霧分離器,將99.9%的液態水份從被冷卻的壓縮空氣中分離出來,紡織水份的二次蒸發,包裝成品氣的低露點品質;

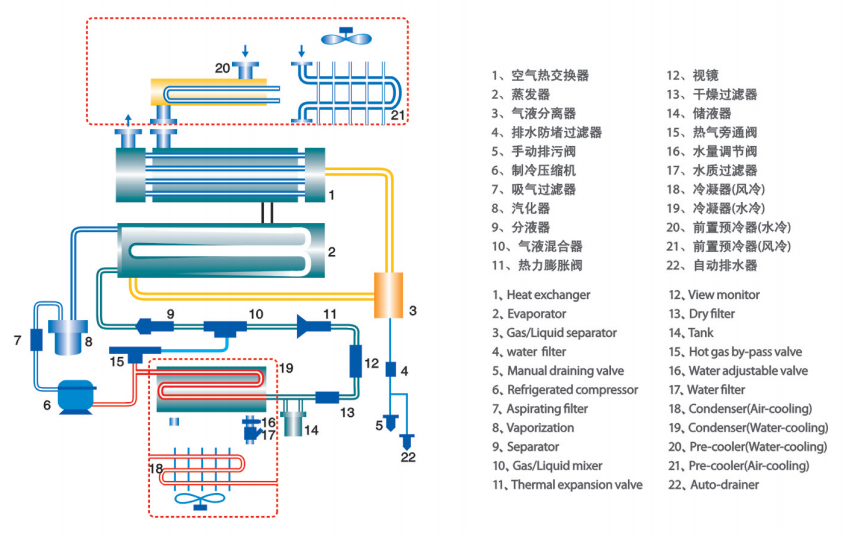

          工作原理

          PRINCIPLE

          壓縮空氣首先進入預冷卻器(20、21)進行初步冷卻,再引入氣對氣熱交換器(回熱器) (1) ,由冷卻的排出空氣進一步降溫,并將冷凝出的水排出機外。然后流入氣對制冷劑的熱交換器(蒸發器) (2) ,由制冷系統進一步冷卻。

          壓縮空氣經過預冷卻器(20、21)、回熱器(1)和蒸發器(2)逐步冷卻后,空氣中水汽凝結成液態水珠,經氣液分離器(3)分離出液態水。經過氣液分離器(3)的干燥冷卻空氣通過氣對氣熱交換器(回熱器) (1) 的另一流程,在離開干燥機時被升溫。

          產品細節

          DETAILS

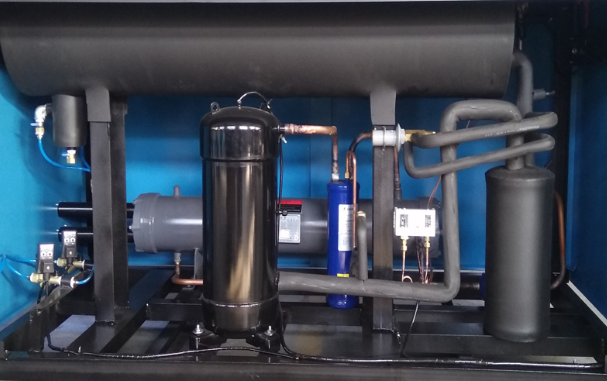

          制冷系統配置完善

          機器的關鍵部件采用進口品牌產品,在保證了處理效果的同時又保證了系統的可靠運行和壽命。制冷及空氣系統經專家準確計算,設計參數均保留20%以上的余量。

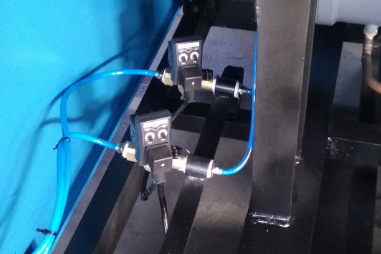

          電子排水器

          采用電子定時式排水器,進口技術品牌,且選用放大一檔電子自動排水器,杜絕堵塞帶來的隱患故障。

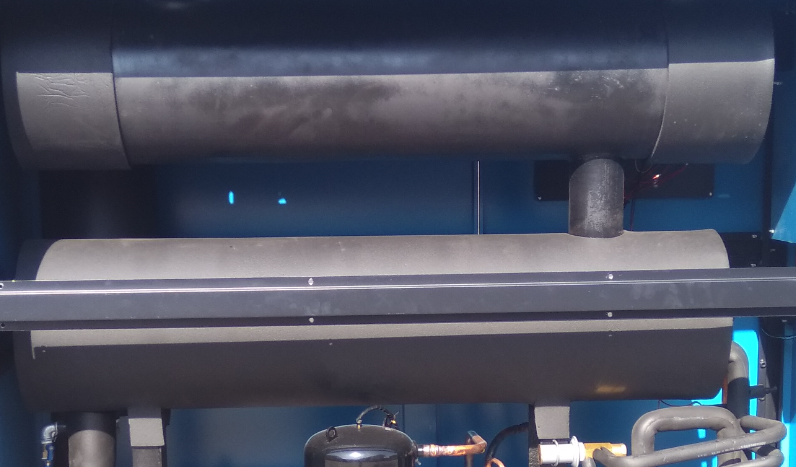

          氣液分離快速

          采用過濾式氣液分離器,內裝國外HANKISON濾芯,氣液分離效果快速,避免了水分的二次蒸發,確保冷干機的干燥效果的重要作用,它比旋風分離器分離效率更高,分離效率達到99.99%。

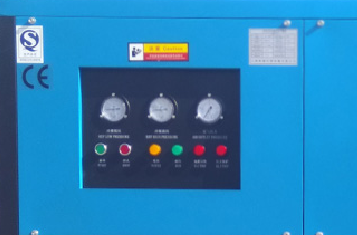

          智能保護裝置

          簡約的控制面板但是能有效監控機器運行的每一個實況,要看機器運行數據一目了然,更能檢測到運行過程中哪一部分出現故障。

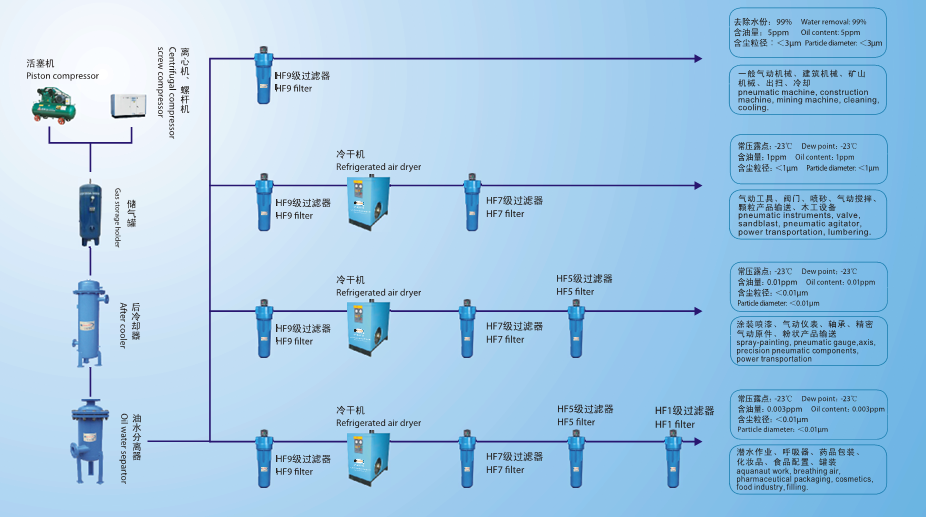

          壓縮空氣系統配置圖

          COMPRESSED AIR SYSTEM CONFIGURATION DRAWING

          為您提供高品質的壓縮空氣

          TO PROVIDE YOU WITH HIGH QUALITY COMPRESSEDAIR

          滬盛系列干燥機在符合額定工況條件下(即入口溫度38C,入口 壓力7Kgf/cm2,相對濕度100%及最大負載100%)連續運行,出口 露點將保證達到原設計值。

          正確地選擇一臺冷凍式干燥機, 必須同時考慮到壓縮空氣的實際流 量、壓力、溫度以及環境溫度和要求的壓力露點溫度五大要案。

          當要求壓縮空氣的“壓力露點"低于零度時,吸干機是壓縮空氣處理更好的設備。

        • 水冷型冷凍式干燥機技術參數
          型號 model HSD-15NFW HSD-20NFW HSD-25NFW HSD-30NFW HSD-40NFW HSD-50NFW HSD-60NFW HSD-80NFW
          處理量 (Nm³/min) 17 23 27 33 45 55 65 85
          電源(V/Hz) 380V/50Hz
          壓縮機功率(HP) 4.0 5.0 5.5 7.5 10.0 13.5 15.0 20.0
          冷卻水流量(Nm³/h) 3 3.7 4.4 5.9 7.4 8.9 11.1 14.5
          空氣接管口徑 DN80 DN80 DN80 DN80 DN100 DN125 DN125 DN125
          冷卻水管口徑 ZG1/2" ZG2"
          設備凈重 360 420 550 640 730 830 1020 1600
          外型尺寸 長 length 1550 1600 1700 1860 2020 2170 2230 2460
          寬 width 750 810 850 900 970 1120 1030 1160
          高 height 1200 1220 1360 1470 1490 1758 1798 2019
